1. 產品功能

系統通過不同熒光光源實現CFP、GFP、RFP，YFP4種蛋白的激發，結合原位掃描加雙目攝像及拍攝的方式獲取根系圖像，通過專業根系分析軟件進行根系圖像描繪，得出多種根系結構參數。

2. 主機部分

2.1 工作方式：該主機為旋轉掃描加1200萬像素雙目顯微拍照采集一體式系統。主機配有熒光激發光源和濾光片自動切換功能，整機直接由筆記本或平板USB 3.0接口驅動；儀器內置可更換電池供電，不換電情況下可連續工作8小時；控制軟件有剩余電量百分比顯示；

2.2 拍照圖像參數：根管外徑90mm，主機一次性拍照（非拼接）成像范圍100mm*80mm，分辨率4800DPI，拍照時間不超過1秒；主機程序控制自動切換濾光片和光源強度，無需手動操作。

2.3 掃描圖像參數：根管外徑90mm，主機一次性掃描（非拼接）成像范圍22cm*28cm；分辨率分別為100DPI、300DPI、600DPI、1200DPI，在1200DPI分辨率下掃描360度時間不超過10秒；

2.4 溫度浸水模塊：可以探測根管溫度，探測系統是否發生浸水，如果浸水，系統會自動進行報警提示并斷電保護（以上模塊與主機相兼容）；

2.5 熒光激發光源：獨立可調熒光光源強度，可實現CFP、GFP、RFP，YFP熒光蛋白激發；熒光光源模塊式安裝簡單，便于替換，濾光片輪由程控自動切換無需手動切換；

2.6 拍照多光譜光源系統：可以獨立地在白光、UV紫外光（365nm）、紅光（650nm）、綠光（521nm）、藍光（460nm）、黃光（565nm）和熒光激發光源之間切換；熒光激發光源CFP（410nm）、GFP（450nm）、RFP（525nm）、YFP（500nm）。所有光源完全程控切換，無需手動調節，調節精度1‰；

2.7 掃描成像多光譜光源系統：在掃描模式功能下，可使用白光、紅光（625nm）、綠光（525nm）、藍光（485nm）、黃光（565nm）、紫光（430nm）、青光（485nm）多光譜掃描光源，完全程控光源切換，無需手動調節，調節精度1‰。針對黑土、紅土，在掃描傳感器側旁獨立外置式超亮白光LED陣列照明，亮度從0-7110mcd程控可調；

2.8 延長桿：采用不銹鋼材質，分段鏈接方式，每節長度為25cm，帶毫米刻度，定位孔可無極鎖定深度；

2.9 軟件程控調光：顯微拍照視野，可通過軟件實現調光，無手動旋鈕，自動記憶檔位，確保實驗重復一致性；

2.10控制方式：便攜式工作站能夠可進行主機控制、數據傳輸及數據存儲等工作；

3. 植物根系數據分析軟件部分

3.1 能夠測量多種單根或總根參數，如長度、加權平均寬度、寬度標準差、加權加權平均角度、角度標準差、表面積、投影面積等；

3.2 具有圖像拼接、圖像分析、旋轉、多種語言等功能；

3.3 可對圖像XY方向分辨率獨立矯正，明暗對比度銳化處理；

3.4 可去除土壤背景，一鍵分析根系水平、垂直分布參數；

3.5 可粘貼復制根系、多節點框選反選、拖拽平移；

3.6 可同時打開多文檔操作進行根系時空對比分析；

3.7 可利用Pregizer、Topology、自定義三種拓撲模式進行根系關系分析；

3.8 可利用RHS和UCL兩種色彩模式進行顏色分析；

3.9 信息及屬性編輯功能：可對采集圖像的時間、地點、命名、事件記錄、注釋等信息進行編輯管理；屬性編輯功能能夠?qū)?dǎo)入的圖像進行旋轉、分辨率（DPI）更改、圖像尺寸修改、圖像對比度調整、圖像銳化處理等操作；

3.10 可用盒維數法自動測根系分形維數，可分析根瘤菌體積在根系中的占比，客觀確定根瘤菌體貢獻量。

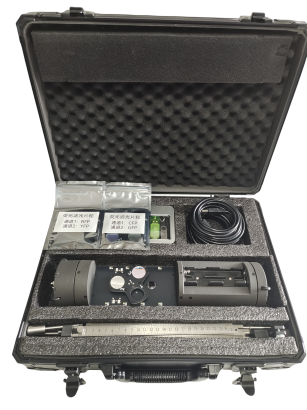

4. 配置

4.1 主機 1臺

4.2 植物根系數據分析軟件 1套

4.3 1.5米延長桿 1套

4.4 深度定位卡蓋1個

4.5 控制連接線 1根

4.6 微根管10根

4.7 安裝工具1套

4.8 儀器箱 1個
